XBD-HYD立式多级恒压切线消防泵

所属分类：消防泵系列
浏览次数：492

二维码：

添加时间：2022-12-12

简要说明：

产品特点

XBD-HYD系列立式多级恒压切线消防泵具有变流稳压的特点，即在全流量范围内，扬程变化不大，泵从零流量到所需大流量范围内的变化时，其扬程变化在5%范围内，且小流量或零流量时不压，从而避免了普通离心泵在消防现场中小流量时压而大流量时供不上水的现象。大大提高了灭火效率及消防设备和消防人员的可靠性。

根据消防泵自身特点结合我公司情况，泵末级叶轮为开式，轴向力小，无口环，防止了锈蚀咬死现象。多级下叶轮为闭式，叶轮数量少，采用青铜材质不易出现锈蚀咬死现象。泵体、泵盖采用铸铁材质，叶轮根据用户要求采用。

XBD-HYD系列立式多级恒压切线消防泵与同类消防泵相比，同流量压力规格的泵，其体积缩小30％-50％减少了泵的占地面积和空间。其型谱分布合理，能很好地适应不同楼层管理的消防需要，满足设计选用，产品达到国内较高水平。具有占地面积小，重量轻，性能优良，运作可靠之优点。其性价比高，是用户选用消防泵的理想产品。

XBD-HYD系列立式多级恒压切线消防泵，其进出口法兰的方向中，可按需要相对于吸入口方向成0°，90°，180°，270°。（单级泵不允许0°）

产品概述

XBD-HYD系列立式多级恒压切线消防泵是我公司根据市场需求而研制的适用于高层建筑消防给水和生活供水的新产品，是可靠、高品质的消防泵。其性能、技术条件符合国家标准GB6245-2006《消防泵性能要求和试验方法》标准的要求。

XBD-HYD系列立式多级恒压切线消防泵主要适用于工业、民用建筑物消防系统（消防栓灭火系统、自动喷淋系统和水雾灭火系统）的给水，另外也可用于消防和生活（生产）共用的给水系统及建筑、市政、工矿、锅炉给水等各种场合。

性能参数

工作条件

转速3000r/min(电机同步转速）；

介质温度≤80℃清水；

流量范围10-80L/s；

压力范围0.5-2.5Mpa；

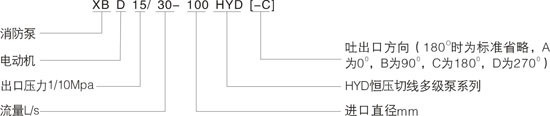

型号说明

参数图表

型号	流量(L/S)	压力 P(Mpa)	电动机（KW)
XBD5/10-80HYD	10	0.5	11.0
XBD6/10-80HYD	10	0.6	11.0
XBD7/10-80HYD	10	0.7	15.0
XBD8/10-80HYD	10	0.8	15.0
XBD9/10-80HYD	10	0.9	18.5
XBD10/10-80HYD	10	1.0	18.5
XBD11/10-80HYD	10	1.1	22.0
XBD12/10-80HYD	10	1.2	22.0
XBD13/10-80HYD	10	1.3	30.0
XBD14/10-80HYD	10	1.4	30.0
XBD15/10-80HYD	10	1.5	30.0
XBD16/10-80HYD	10	1.6	37.0
XBD17/10-80HYD	10	1.7	37.0
XBD18/10-80HYD	10	1.8	37.0
XBD19/10-80HYD	10	1.9	45.0
XBD20/10-80HYD	10	2.0	45.0
XBD21/10-80HYD	10	2.1	45.0
XBD22/10-80HYD	10	2.2	45.0
XBD23/10-80HYD	10	2.3	55.0
XBD24/10-80HYD	10	2.4	55.0
XBD25/10-80HYD	10	2.5	55.0
XBD5/15-80HYD	15	0.5	15.0
XBD6/15-80HYD	15	0.6	15.0
XBD7/15-80HYD	15	0.7	18.5
XBD8/15-80HYD	15	0.8	18.5
XBD9/15-80HYD	15	0.9	22.0
XBD10/15-80HYD	15	1.0	30.0
XBD11/15-80HYD	15	1.1	30.0
XBD12/15-80HYD	15	1.2	30.0
XBD13/15-80HYD	15	1.3	37.0
XBD14/15-80HYD	15	1.4	37.0
XBD15/15-80HYD	15	1.5	45.0
XBD16/15-80HYD	15	1.6	45.0
XBD17/15-80HYD	15	1.7	45.0
XBD18/15-80HYD	15	1.8	55.0
XBD19/15-80HYD	15	1.9	55.0
XBD20/15-80HYD	15	2.0	55.0
XBD21/15-80HYD	15	2.1	75.0
XBD22/15-80HYD	15	2.2	75.0
XBD23/15-80HYD	15	2.3	75.0
XBD24/15-80HYD	15	2.4	75.0
XBD25/15-80HYD	15	2.5	75.0
XBD5/20-100HYD	20	0.5	18.5
XBD6/20-100HYD	20	0.6	18.5
XBD7/20-100HYD	20	0.7	22.0
XBD8/20-100HYD	20	0.8	22.0
XBD9/20-100HYD	20	0.9	30.0
XBD10/20-100HYD	20	1.0	30.0
XBD11/20-100HYD	20	1.1	37.0
XBD12/20-100HYD	20	1.2	37.0
XBD13/20-100HYD	20	1.3	45.0
XBD14/20-100HYD	20	1.4	55.0
XBD15/20-100HYD	20	1.5	55.0
XBD16/20-100HYD	20	1.6	55.0
XBD17/20-100HYD	20	1.7	75.0
XBD18/20-100HYD	20	1.8	75.0
XBD19/20-100HYD	20	1.9	75.0
XBD20/20-100HYD	20	2.0	75.0
XBD21/20-100HYD	20	2.1	90.0
XBD22/20-100HYD	20	2.2	90.0
XBD23/20-100HYD	20	2.3	90.0
XBD24/20-100HYD	20	2.4	90.0
XBD25/20-100HYD	20	2.5	90.0
XBD5/25-100HYD	25	0.5	22.0
XBD6/25-100HYD	25	0.6	30.0
XBD7/25-100HYD	25	0.7	30.0
XBD8/25-100HYD	25	0.8	37.0
XBD9/25-100HYD	25	0.9	37.0
XBD10/25-100HYD	25	1.0	45.0
XBD11/25-100HYD	25	1.1	45.0
XBD12/25-100HYD	25	1.2	55.0
XBD13/25-100HYD	25	1.3	55.0
XBD14/25-100HYD	25	1.4	75.0
XBD15/25-100HYD	25	1.5	75.0
XBD16/25-100HYD	25	1.6	75.0
XBD17/25-100HYD	25	1.7	75.0
XBD18/25-100HYD	25	1.8	75.0
XBD19/25-100HYD	25	1.9	90.0
XBD20/25-100HYD	25	2.0	90.0
XBD21/25-100HYD	25	2.1	90.0
XBD22/25-100HYD	25	2.2	110.0
XBD23/25-100HYD	25	2.3	110.0
XBD24/25-100HYD	25	2.4	110.0
XBD25/25-100HYD	25	2.5	110.0
XBD5/30-100HYD	30	0.5	22.0
XBD6/30-100HYD	30	0.6	30.0
XBD7/30-100HYD	30	0.7	37.0
XBD8/30-100HYD	30	0.8	37.0
XBD9/30-100HYD	30	0.9	45.0
XBD10/30-100HYD	30	1.0	55.0
XBD11/30-100HYD	30	1.1	55.0
XBD12/30-100HYD	30	1.2	55.0
XBD13/30-100HYD	30	1.3	75.0
XBD14/30-100HYD	30	1.4	75.0
XBD15/30-100HYD	30	1.5	75.0
XBD16/30-100HYD	30	1.6	75.0
XBD17/30-100HYD	30	1.7	90.0
XBD18/30-100HYD	30	1.8	90.0

型号	流量(L/S)	压力 P(Mpa)	电动机（KW)
XBD19/30-100HYD	30	1.9	90.0
XBD20/30-100HYD	30	2.0	110.0
XBD21/30-100HYD	30	2.1	110.0
XBD22/30-100HYD	30	2.2	110.0
XBD23/30-100HYD	30	2.3	110.0
XBD24/30-100HYD	30	2.4	110.0
XBD25/30-100HYD	30	2.5	110.0
XBD5/40-125HYD	40	0.5	37.0
XBD6/40-125HYD	40	0.6	45.0
XBD7/40-125HYD	40	0.7	55.0
XBD8/40-125HYD	40	0.8	55.0
XBD9/40-125HYD	40	0.9	75.0
XBD10/40-125HYD	40	1.0	75.0
XBD11/40-125HYD	40	1.1	90.0
XBD12/40-125HYD	40	1.2	90.0
XBD13/40-125HYD	40	1.3	90.0
XBD14/40-125HYD	40	1.4	90.0
XBD15/40-125HYD	40	1.5	110.0
XBD16/40-125HYD	40	1.6	110.0
XBD17/40-125HYD	40	1.7	110.0
XBD18/40-125HYD	40	1.8	132.0
XBD19/40-125HYD	40	1.9	132.0
XBD20/40-125HYD	40	2.0	132.0
XBD21/40-125HYD	40	2.1	160.0
XBD22/40-125HYD	40	2.2	160.0
XBD23/40-125HYD	40	2.3	160.0
XBD24/40-125HYD	40	2.4	200.0
XBD25/40-125HYD	40	2.5	200.0
XBD5/50-125HYD	50	0.5	45.0
XBD6/50-125HYD	50	0.6	55.0
XBD7/50-125HYD	50	0.7	55.0
XBD8/50-125HYD	50	0.8	75.0
XBD9/50-125HYD	50	0.9	75.0
XBD10/50-125HYD	50	1.0	90.0
XBD11/50-125HYD	50	1.1	110.0
XBD12/50-125HYD	50	1.2	110.0
XBD13/50-125HYD	50	1.3	110.0
XBD14/50-125HYD	50	1.4	132.0
XBD15/50-125HYD	50	1.5	132.0
XBD16/50-125HYD	50	1.6	160.0
XBD17/50-125HYD	50	1.7	160.0
XBD18/50-125HYD	50	1.8	160.0
XBD19/50-125HYD	50	1.9	200.0
XBD20/50-125HYD	50	2.0	200.0
XBD21/50-125HYD	50	2.1	200.0
XBD22/50-125HYD	50	2.2	200.0
XBD23/50-125HYD	50	2.3	220.0
XBD24/50-125HYD	50	2.4	220.0
XBD25/50-125HYD	50	2.5	220.0
XBD5/60-125HYD	60	0.5	45.0
XBD6/60-125HYD	60	0.6	55.0
XBD7/60-125HYD	60	0.7	75.0
XBD8/60-125HYD	60	0.8	75.0
XBD9/60-125HYD	60	0.9	90.0
XBD10/60-125HYD	60	1.0	110.0
XBD11/60-125HYD	60	1.1	110.0
XBD12/60-125HYD	60	1.2	132.0
XBD13/60-125HYD	60	1.3	132.0
XBD14/60-125HYD	60	1.4	160.0
XBD15/60-125HYD	60	1.5	160.0
XBD16/60-125HYD	60	1.6	200.0
XBD17/60-125HYD	60	1.7	200.0
XBD18/60-125HYD	60	1.8	200.0
XBD19/60-125HYD	60	1.9	220.0
XBD20/60-125HYD	60	2.0	220.0
XBD5/70-150HYD	70	0.5	55.0
XBD6/70-150HYD	70	0.6	75.0
XBD7/70-150HYD	70	0.7	90.0
XBD8/70-150HYD	70	0.8	90.0
XBD9/70-150HYD	70	0.9	110.0
XBD10/70-150HYD	70	1.0	110.0
XBD11/70-150HYD	70	1.1	110.0
XBD12/70-150HYD	70	1.2	132.0
XBD13/70-150HYD	70	1.3	132.0
XBD14/70-150HYD	70	1.4	160.0
XBD15/70-150HYD	70	1.5	160.0
XBD16/70-150HYD	70	1.6	200.0
XBD17/70-150HYD	70	1.7	200.0
XBD18/70-150HYD	70	1.8	220.0
XBD19/70-150HYD	70	1.9	220.0
XBD20/70-150HYD	70	2.0	220.0
XBD5/80-150HYD	80	0.5	75.0
XBD6/80-150HYD	80	0.6	90.0
XBD7/80-150HYD	80	0.7	90.0
XBD8/80-150HYD	80	0.8	110.0
XBD9/80-150HYD	80	0.9	132.0
XBD10/80-150HYD	80	1.0	132.0
XBD11/80-150HYD	80	1.1	160.0
XBD12/80-150HYD	80	1.2	160.0
XBD13/80-150HYD	80	1.3	200.0
XBD14/80-150HYD	80	1.4	200.0
XBD15/80-150HYD	80	1.5	220.0
XBD16/80-150HYD	80	1.6	220.0
XBD17/80-150HYD	80	1.7	250.0
XBD18/80-150HYD	80	1.8	250.0
XBD19/80-150HYD	80	1.9	280.0
XBD20/80-150HYD	80	2.0	280.0
